16일차_게시판 프로젝트(9)

1. File Entity 설계 및 연관관계

1-1. 설명

게시물 하나에 파일 N개를 등록할려고 한다.

이때 파일을 관리하는 Table(tb_board_file)를 하나 생성하여 관리할 것이다.



게시물 테이블인 tb_board과 tb_board_file 에게 연관관계 부여한다.

연관관계를 통해 하나의 게시물에 따른 여러개의 첨부파일을 관리한다.



연관관계 유형 >> 1 : N (게시물 : 파일)



tb_board 에서 한행을 조회하면 tb_board_file 에서 해당 파일의 모든 행을 가지고 온다.







1-2. 연관관계란?

[ 정의 ]

연관 관계란 객체의 참조와 테이블의 외래 키를 매핑시키는 것



[ 연관관계 매핑 ]

우리는 JPA를 사용하므로써 entity들의 연관 관계를 매핑해두고 필요할 때

해당 entitiy와 연관된 entitiy를 사용하며 좀 더 객체 지향적인 프로그래밍을 할 수 있다.



→ JPA는 ORM을 이용하고 , ORM은 관계형 데이터 베이스를 연결시켜주는 것이니까 객체 (entity)마다 연결을 할 수 있는 것.



[참고]

https://velog.io/@nyong_i/JPA-%EC%97%B0%EA%B4%80-%EA%B4%80%EA%B3%84

[JPA] 연관 관계

https://velog.io/@dmsgp8292/%EA%B4%80%EA%B3%84%ED%98%95-DB-%EC%97%B0%EA%B4%80%EA%B4%80%EA%B3%84-%EB%A7%A4%ED%95%91%ED%95%98%EA%B8%B0

JPA 관계형 DB 연관관계 매핑하기







1-3. 기본키? 외래키?

[ 기본키 ]

- 정의 : 테이블에서 각 행의 정보를 식별할 수 있는 키



- 특징

• 유일성 O
• 중복 X, Null X
• 해당 PK필드는 다른테이블의 필드에서  참조 당함

- 예시

주민등록번호



[ 외래키 ]

- 정의 : 다른 테이블의 PK를 통해 참조



- 특징

• 1 : N 관계에서 N에 해당 하는 쪽에 외래키 지정

외래키 : board_id





[참고]

https://velog.io/@jch9537/DATABASE-PK-FK

[DATABASE] 기본키(PK), 외래키(FK)

https://keembloo.tistory.com/42

데이터베이스 기본키(PK), 외래키(FK)







1-4. 소스

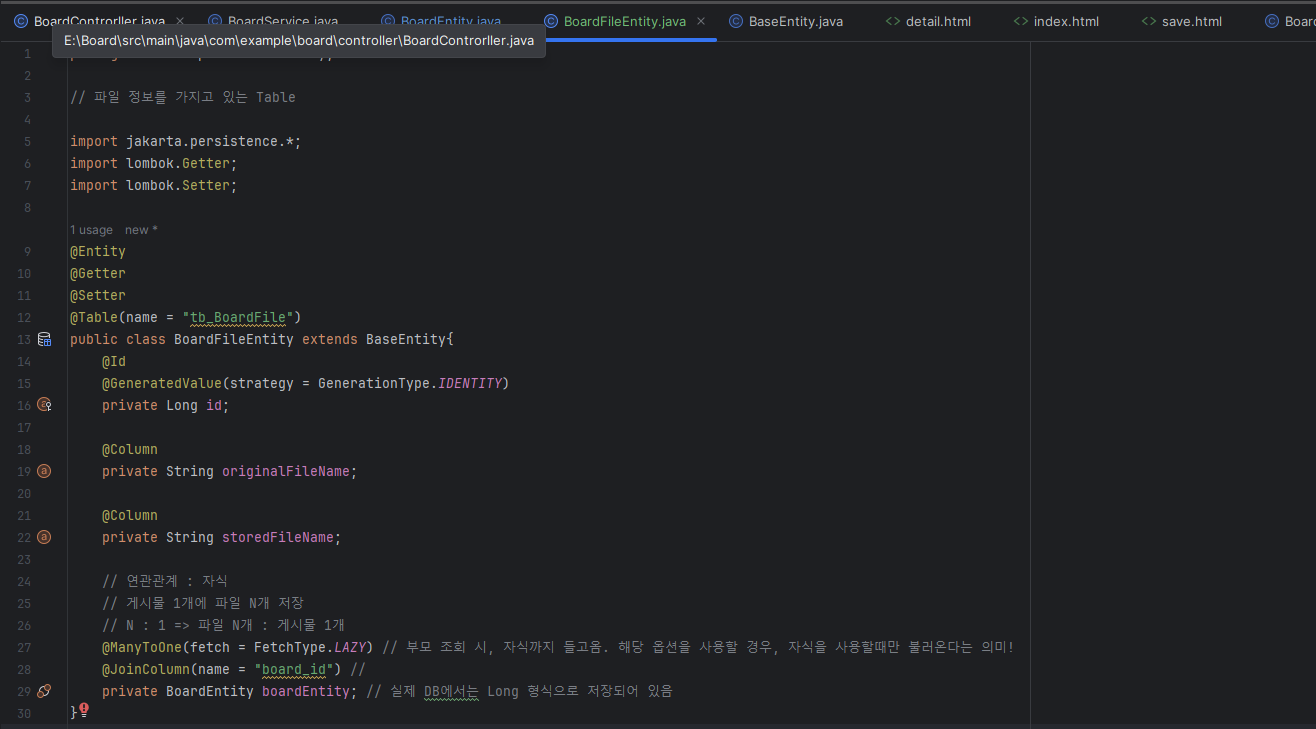

BoardFileEntity.java

자식 Entity

파일 정보를 관리하는 Entity -> Table 이름 : tb_board_table



1. 컬럼명 설정

• id : PK
• originalFileName : 실제 파일명
• storedFileName : 서버 저장용 파일명



2. 외래키 지정

• 컬럼명 : board_id
• 연관관계 : @ManyToOne (N : 1 >> 파일 N개 : 게시물 1개) >> 자식 Entity
• FetchType.LAZY : 지연로딩 >> 연관관계에 있는 Entity를 가져오지 않고 필요한 경우에 호출하여 데이터 요청

3. private BoardEntity boardEntity; (변수 선언)

• tb_board 테이블의 기본키인 Long 타입이 아닌 BoardEntity 타입 사용
• 실제 DB에서는 Long 타입으로 저장





BoardEntity.java

부모 Entity

게시물 정보 관리 Entity > Table 이름 : tb_board



1. 연관관계 : @OneToMany (1 : N >> 게시물 1개 : 파일 N개) >> 부모 Entity

2. mappedBy : 어떤 것과 매핑할 것인지 >> 연관관계에서 주인

BoardFileEntity에서 선언한 BoardEntity 타입의 변수명과 동일한 이름 사용

3. CascadeType.REMOVE >> 1-6 참고

4. orphanRemoval = true >> 1-6 참고

5. fetch 위와 동일









[참고] 양방향 연관관계

https://velog.io/@goniieee/JPA-OneToMany-ManyToOne%EC%9C%BC%EB%A1%9C-%EC%97%B0%EA%B4%80%EA%B4%80%EA%B3%84-%EA%B4%80%EB%A6%AC%ED%95%98%EA%B8%B0

JPA @OneToMany, @ManyToOne으로 연관관계 관리하기



[참고] Fetch

https://velog.io/@may_yun/JPA-Fetch-%EC%A0%84%EB%9E%B5

[JPA] Fetch 전략







1-5. 결과 화면







1-6. 부모 Entity 관련 설정

[ Cascade ]

>> 엔티티의 상태 변화를 전파시키는 옵션



[ orphanRemoval]

>> 고아 객체를 제거하는 옵션



	부모 Entity	부모, 자식 Entity 연관관계
	삭제	삭제	변경
CascadeType.REMOVE	자식 Entity 삭제 O	자식 엔티티가 DB 삭제 X 외래키 값만 변경	자식 엔티티가 DB에 삭제 X 외래키 값만 변경
orphanRemoval = true		자식 엔티티가 DB에서 삭제 O (고아 객체로 취급)



[참고] 정의

https://yarisong.tistory.com/35

Spring Data JPA -Cascade와 orphanRemoval?



[참고] 비교

https://velog.io/@yuseogi0218/JPA-CascadeType.REMOVE-vs-orphanRemoval-true

JPA - CascadeType.REMOVE vs orphanRemoval = true



[참고] 부모? 자식?

https://velog.io/@songunnie/JPA-%EC%97%B0%EA%B4%80%EA%B4%80%EA%B3%84%EC%97%90-%EC%9E%90%EC%A3%BC-%EC%93%B0%EC%9D%B4%EB%8A%94-property%EB%93%A4

[JPA] 연관관계에 자주 쓰이는 property들







1-7. 유튜브 영상

https://www.youtube.com/watch?v=UU2xVPXBh34&list=PLV9zd3otBRt7jmXvwCkmvJ8dH5tR_20c0&index=17



---



2. 파일 DB 저장

첨부파일 있을 경우에 따른 데이터 저장!



지난 게시물(15일차, 3-2 참고)에 이어서 6, 7번 작업

15일차 (3-2 참고)  : 2024.03.22 - [취준] - 15일차_게시판 프로젝트(8)

2-1. 작업 순서

6. tb_Board 에 해당 데이터 save 처리 (-> 게시물 관련 Data)
7. tb_Board_File 에 해당 데이터 save 처리 (-> 첨부파일 관련 Data)



BoardService.java

>> 받아온 Data를 DB에 저장

public void save(BoardDTO boardDTO) throws IOException {
    // throws IOException : save 메소드에서 발생한 예외를 상위 메소드인 BoardService 에서 처리하기 위해 사용
    // 상위에서 처리하는게 더 올바른 경우도 있고 해당 메소드에서 처리하는게 더 올바른 경우가 있다!

    // 파일 첨부 여부에 따라 로직 분리
    if(boardDTO.getBoardFile().isEmpty()) {
        // 첨부 파일 X

        // 1. DTO의 값들을 Entity에 옮겨담는 함수 호출
        BoardEntity boardEntity = BoardEntity.toSaveEntitiy(boardDTO);

        // 2. DB에 저장 (tb_board)
        // save : JPA가 가지고 있는 함수
        boardRepository.save(boardEntity);
    } else {
        // 파일 첨부 ㅇ
        /*
            1. DTO에 담긴 파일 추출 (실제 파일)
            2. 파일의 이름  추출
            3. 서버 저장용 이름 생성
                : 내사진.jpg -> 8397980824_내사진.jpg
            4. 저장 경로 설정
            5. 해당 경로에 파일 저장
            6. tb_Board 에 해당 데이터 save 처리 (-> 게시물 관련 Data)
            7. tb_Board_File 에 해당 데이터 save 처리 (-> 첨부파일 관련 Data)
         */
        MultipartFile boardFile = boardDTO.getBoardFile(); // 1
        String originalFilename = boardFile.getOriginalFilename(); // 2
        String storedFileName = System.currentTimeMillis() + " " + originalFilename; // 3
        String savePath = "E:/Board_File/" + storedFileName; // 4. 실제 존재하는 경로 값
        boardFile.transferTo(new File(savePath)); // 5
        // transferTo : 파일 저장 메소드 & 예외 발생 가능성으로 인해서 throws IOException 사용

        // 6
        BoardEntity boardEntity = BoardEntity.toSaveFileEntitiy(boardDTO); // 6-1. DTO -> Entity (id값이 없다)
        Long savedId = boardRepository.save(boardEntity).getId(); // 6-2. Entity 객체 저장(tb_board) & 저장한 id 가져오기
        System.out.println("저장한 ID (첨부파일 O ) : " + savedId);
        BoardEntity board = boardRepository.findById(savedId).get(); // 6-3. 저장한 id에 대한 Data 가져오기

        // 7
        BoardFileEntity boardFileEntity = BoardFileEntity.toBoardFileEntity(board, originalFilename, storedFileName); // 7-1. File Entity에 저장
        boardFileRepository.save(boardFileEntity); // 7-2. DB에 저장 (tb_board_file)
    }
}







2-2. tb_Board 에 해당 데이터 save 처리

>> 게시물 관련 Data

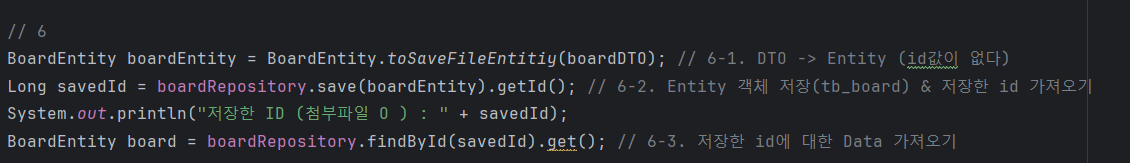

BoardService.java

1. 객체 변환

• toSaveFileEntity : DTO -> Entity
• 아래 BoardEntity.java 소스 참고

2. savedId

• boardEntity 객체를 DB(tb_baord)에 저장
• 저장한 Row의 Id값 가져오기

3. board

• 찾은 Id 값으로 해당 Row 데이터 가져오기





BoardEntity.java

>> toSaveFileEntity



1. 역할 : DTO -> Entity

2. 게시물 기본 Data 변환

3. 첨부파일이 있는 경우임으로  setFileAttached 값 '1' 로 설정







2-3. tb_Board_File 에 해당 데이터 save 처리

>> 파일 관련 Data



BoardService.java

1. boardFileEntity

• 해당 함수를 통해 File Entity 초기화
• board >> 바로 위에서 특정 id값에 대한 Row의 데이터가 저장되어 있음
• BoardFileEntity class에 정의되어 있는 함수

2.   save

• DB (tb_board_file)에 저장
• BoardFileRepository 인터페이스의 save 기능 사용

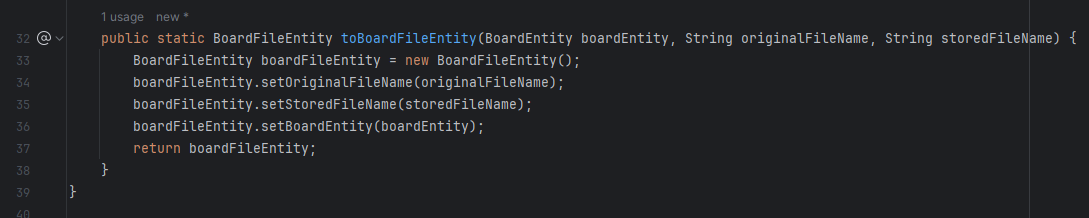

BoardFileEntity.java

>> toBoardFileEntity



1. 매개변수

• boardEntity : 게시물 기본 Data
• originalFileName : 실제 파일명
• storeFileName : 서버 저장용 파일명

2. 역할

• File Entity 초기화

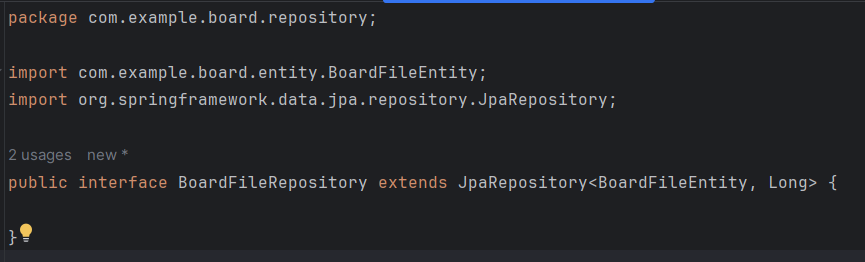

BoardFileRepository.java

1. Jpa 상속 받음

2. 파일 관련된 데이터 작업을 위한 Repository

3. BoardFileRepository 어노테이션 생략 가능



[참고] BoardFileRepository 어노테이션 생략

https://kingds.tistory.com/46

Repository Interface에 @Respoitory가 없는 이유







2-4. 유튜브 영상

https://www.youtube.com/watch?v=woNhl5skn-g&list=PLV9zd3otBRt7jmXvwCkmvJ8dH5tR_20c0&index=18









3. 게시글 조회 시, 파일첨부 이미지 출력

3-1. 첨부파일 관련 정보 DTO로 객체 변환

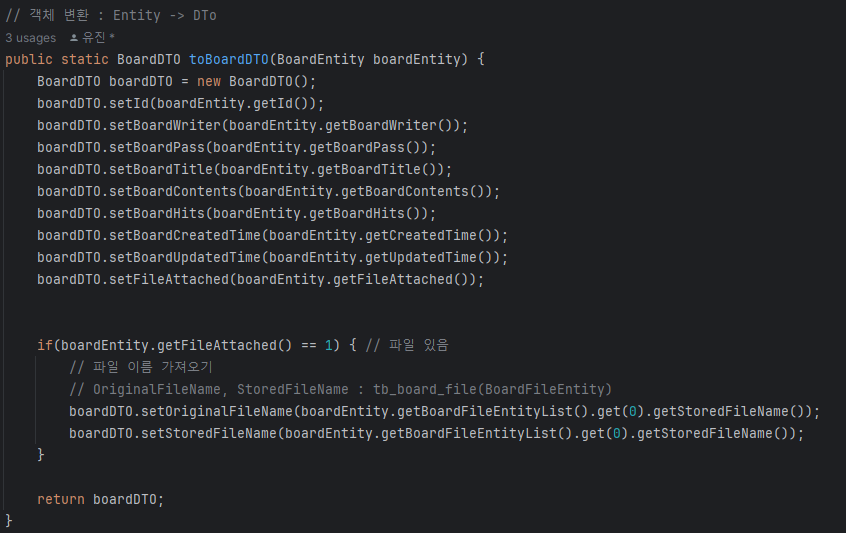

BoardDto.java

1. 추가

• getFileAttached : 0 or 1

2. 파일이 있을 경우

• 원본 파일명과 서버 저장용 파일명 저장해야 함 -> 해당 데이터는 file Entity에 존재함
• 부모 Entity인 BoardEntity를 통해서 자식 file Entity의 값 중 1번쨰 요소를 들고옴.





detail.html

1. 첨부파일이 있을 경우에만 해당 부분 노출

2. 파일명 노출





3-2. 정적 리소스

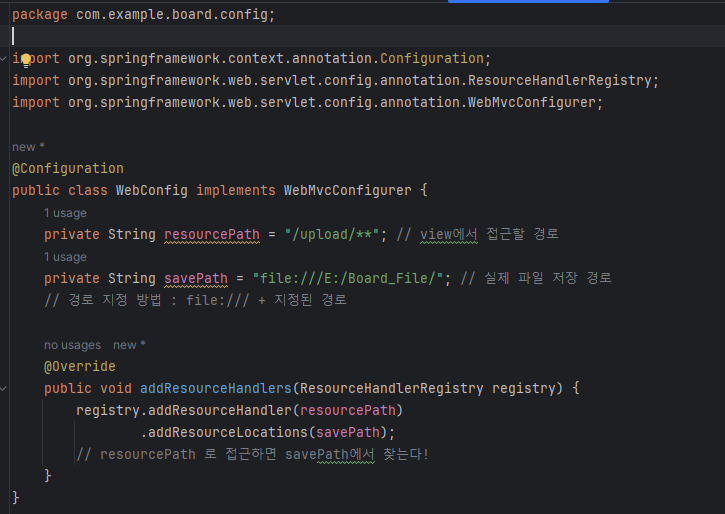

WebConfig.java

addResourceHandler  : "/upload/" 로 시작하는 모든 요청에 대해 핸들러 동작

addResourceLocations: 실제 리소스가 존재하는 외부 경로를 지정



[ 참고 ] WebMvcConfigurer

https://jake-seo-dev.tistory.com/605

스프링 WebMvcConfigurer 인터페이스란?

[ 참고 ] Configuration

https://jaeano.tistory.com/entry/Spring-Boot-Configuration-Component-Configuration-Bean

[Spring Boot] Configuration Component (@Configuration, @Bean)

[ 참고 ] addResourceHandler

https://wildeveloperetrain.tistory.com/41#google_vignette

Spring Boot 프로젝트 외부 경로 파일 접근하기 addResourceHandlers

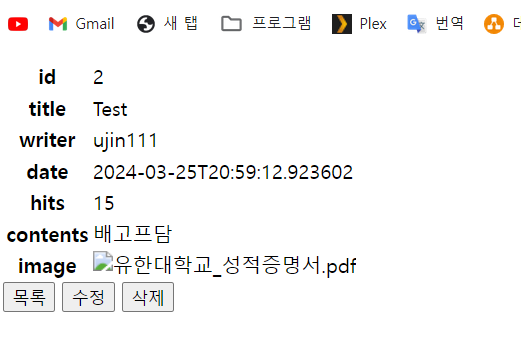

3-3. 결과화면





3-4. 유튜브 영상

https://www.youtube.com/watch?v=L_osf9DqqY4&list=PLV9zd3otBRt7jmXvwCkmvJ8dH5tR_20c0&index=19
